行業興起與展望
晶圓作為半導體制造的關鍵環節，高度集成和精確工藝使其成為現代電子產品的基礎。半導體檢測設備通過驗證晶圓質量和性能，確保產品達到高標準。而轉塔式分選機通常用于半導體制造中的晶圓分選和處理過程。因此，塔式分選機與半導體檢測密切相關，它們共同確保半導體產品在制造過程中的質量控制和最終產品的可靠性。
中國半導體檢測市場因電子行業的蓬勃發展和技術進步而快速擴展，展示了巨大的市場潛力。隨著新技術的引入和市場需求的增長，該市場在未來有望繼續擴展，并為全球半導體檢測行業帶來新的興起與展望
IC終測環節--轉塔式分選機
轉塔式分選機介紹
半導體檢測從設計驗證到最終測試都不可或缺，貫穿整個半導體制造過程。半導體檢測包括設計驗證、工藝控制檢測、晶圓測試(CP測試)以及成品測試(FT測試)
轉塔式分選機主要應用于芯片設計檢驗階段和成品終測(FT)環節，是終測環節重要檢測設備之一。轉塔式分選機尤其適用于小型片式半導體分立元件的打標、測試、分選和包裝，是一種主轉盤在中心，各個測試工位按照順序均布在主電機周圍的一種高速分選機，通常包含工位有12個和36個等多種型號
1、產品通過上料結構被送到主電機轉盤上:
2、主電機轉盤吸住芯片并通過轉動將產品送到下一個工位
3、上料工位工作;
4、電機轉盤吸取新的一個產品。
特點:
·多工位同時工作，減少生產周
·精度高，速度快
·安裝簡單，占空間小
主轉盤馬達三要素
轉塔式分選機是集成了多種工序于一體的高速檢測設備，隨著行業競爭日益激烈，對于設備的要求也越來越高，整機來看產能故障停機率，檢測精度是評判塔式分選機重要三要素，那么主轉動馬達的選擇對于轉塔式分選機來說也是重中之重了，提升產能的同時又要保證檢測良品率。目前行業中最快的設備每小時可以完成50-60K甚至更高的芯片檢測速度:
產能，故障停機率，檢測精度體現在主轉動馬達上面分別是:
·產能=高速高加減速高剛性
·故障停機率=穩定性
·檢測精度=重復定位精度
常規轉塔式測試分選機技術要求
16-36個工位/旋轉角度: 22.5°~10 °
單工位轉動時間:16~24ms
轉盤慣量:0.010~0.020 kg.m2
停止時間:35~60ms
產能:40~60 k UPH
向下/向上Z軸的平均移動時間:6~20ms
奧茵紳應用方案

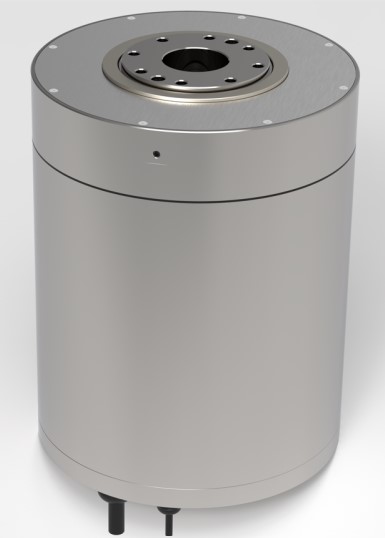

主轉盤直驅方案
主轉盤轉動是高速分選機最重要的運動之一，而主轉盤驅動狀況取決于選取的主電機性能，奧茵紳DD高速系列能足夠滿足轉塔應用的此類運動曲線，非常適用于高精度的移動、速度響應要求高和對端跳要求較高的場合。
從運動控制的角度看，該過程在技術上極具挑戰性:它需要轉塔電機以非常高的速度運行并承受振動。搭載奧茵紳為高速分選機的直驅馬達定制的伺服驅動器，使速度穩定性進一步提高。

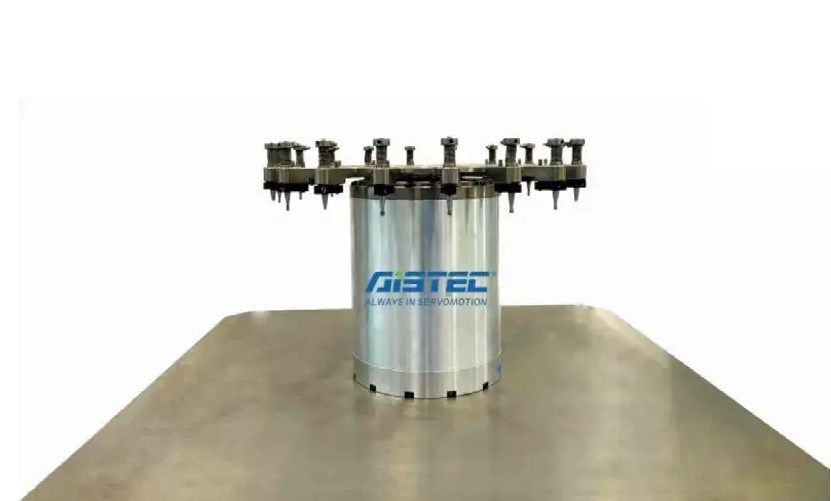

經典案例

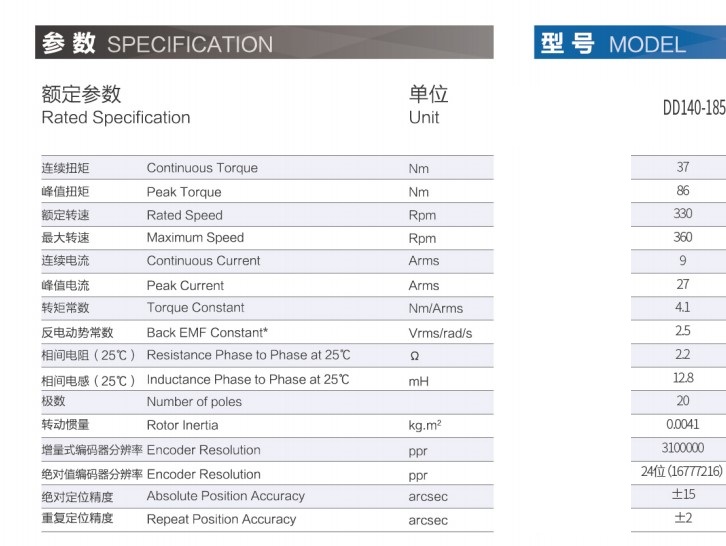

18工位分選機，20°行程，可以在20ms內完成定位（含整定時間2ms）。且該系列電機軸向和徑向跳動精度較高，可滿足3μm以內的跳動精度，集成了高精度光柵編碼器，重復精度可至±2arcsec.采用了低慣量設計，轉動慣量低至0.0041kg.m2,可以非?？斓捻憫?yīng)速度完成相應指令動作
